DuPontTM Typar® Vertriebspartner Deutschland
Typar PRO   |   Plantex Geoproma

 DuPontTM Typar® SF / Typar® Pro  / Geoproma
Geotextilvlies zur Stabilisierung und Filtration
Polymer : 100 % Polypropylen
 Typar® SF ist ein Endlosfaserspinnvlies.
Faserart : endlos UV-stabilisiert
 UV-Bestrahlung: Gute Widerstandsfähigkeit
Faserdurchmesser : 40-55 µm
 Die Eigenschaften wirken in alle Richtungen !
Verfestigungsart : thermisch verfestigt
 Beständig für mindestens 100 Jahre in allen natürlichen Böden
spezifische Dichte: 0,91
 Oxidationsbeständigkeit: 100% Restfestigkeit
Schmelzpunkt: 165 °C
 Chemische Beständigkeit: 100% Restfestigkeit
Mikrobiologische Beständigkeit: 100% Restfestigkeit

*  Trennung  *  Stabilisierung  *  Filtration  *  Drainage  *  Schutz  *
für Straßen, Wege, Parkplätze, Gleisbau, Drainagen aller Art u.vm.

Technische Daten:


SF 20
 SF 27
Geoproma		 SF 32 SF 37
PRO
 		SF 40 SF 44 SF 49 SF 56 SF 65 SF 70 SF 77 SF 85 SF 94 SF 111
Eigenschaften Prüf-
methode		 Einheit
Flächengewicht  EN ISO 9864 g/m² 68 90 110 125 136 150 165 190 220 240 260 290 320 375
Dicke unter 2 kN/m² EN ISO 9863-1 mm 0,35 0,39 0,43 0,45 0,47 0,48 0,49 0,57 0,59 0,65 0,65 0,73 0,75 0,85
Dicke unter 200 kN/m² EN ISO 9863-1 mm 0,28 0,31 0,35 0,37 0,39 0,40 0,40 0,48 0,53 0,59 0,59 0,69 0,69 0,79
Robustheitsklasse FGSV2005 GRK 1 1 2 2 2 3 3 3 3 4 4 4 5
Energieaufnahme EN ISO 10319 kJ/m² 1,0 1,8 3,0 3,6 3,7 4,5 5,8 5,8 7,4 8,2 8,6 9,8 11,4 13,0
Zugfestigkeit EN ISO 10319 kN/m 3,4 5,0 7,0 8,5 9,0 10,3 12,6 13,1 16,5 16,7 20,0 21,3 25,0 30,0
Höchstzugkraftdehnung EN ISO 10319 % 35 40 45 52 52 52 52 52 55 55 55 55 55 55
Zugfestigkeit bei 5 % Dehnung EN ISO 10319 kN/m 1,8 2,6 3,3 3,8 4,0 4,5 5,2 5,7 6,8 7,2 8,2 8,8 10,0 11,5
Stempeldurchdrückkraft *
Klassenwert (F P,5%)		 EN ISO 12236 N
N		 500
420		 750
675		 1000
900		 1200
1080		 1250
1125		 1575
1365		 1800
1620		 1850
1665		 2350
2115		 2400
2160		 2900
2610		 3150
2835		 3500
3150		 4250
3825
Kegelfallversuch EN 918 mm 50 45 35 33 29 27 30 22 25 23 22 16 17 14
Grabzugfestigkeit ASTM D4632 N 300 450 625 725 750 900 1050 1100 1400 1450 1680 1750 2050 2350
Weiterreißfestigkeit ASTM D4533 N 160 220 290 320 370 385 335 460 440 570 450 610 570 600
Char.Öffnungsweite O90Wet EN ISO 12956 µm 225 175 140 130 120 100 90 80 80 75 75 70 70 65
Durchflußmenge bei 10cm Wassersäule BS 6906-3 l/m²/s 240 175 110 80 75 70 50 60 35 40 23 30 15 15
Wasserdurchlässigkeit VH50 EN IS0 11058 10-3 m/s 180 100 70 50 50 40 25 35 18 20 12 15 5 5
Wasserdurchlässigkeit
kv unter 20 kN/m²
kv unter 200kn/m² 		 DIN 60500-4 10-4 m/s .
5,2
3,2		 .
4,7
3,1		 .
4,6
2,9		 .
3,2
1,8		 .
2,8
2,0		 .
2,6
1,8		 .
1,7
1,2		 .
1,9
1,4		 .
1,6
1,2		 .
1,8
1,3		 .
1,4
1,0		 .
1,6
1,2		 .
1,1
0,8		 .
1,0
0,7
Breite [m]: 2,25
4,50
5,20		 1,00
2,00
2,10
4,50
5,20		 2.00
4,50
5,20		 2,10
4,50
5,20		 2,10
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20		 .
4,50
5,20
Länge [m]: 250
200
400		 25
25
200
200
200		 200
200
200		 150
150
150		 150
150
150		 .
150
150		 .
100
100		 .
100
100		 .
100
100		 .
100
100		 .
100
100		 .
100
100		 .
100
100		 .
100
100
SF 20 SF 27
Geoproma		 SF 32 SF 37
PRO		 SF 40 SF 44 SF 49 SF 56 SF 65 SF 70 SF 77 SF 85 SF 94 SF 111
07/2006 Informationen sind unverbindlich.   Statistische Warennr.: 56031390

Von Grund auf stabil:
  - Typar® bietet Ihnen die Lösung Ihrer Probleme
  sowohl beim Stabilisieren als auch beim Filtrieren.
 - Es verhindert einerseits, dass Teile der Tragschicht in den Unterbau gelangen;
 andererseits, dass Partikel in Ihr Drainage-System wandern können.
 - Mit Typar® erreichen Sie, dass Ihre Flächen dauerhaft eben bleiben.
 Seine Filter-Eigenschaften sichern eine beständige Drainage-Leistung.
Typar SF Einsatzgebiete / Anwendungen
Straßen Zufahrtsstraßen Waldwege
unbefestigte Straßen Start-und Landebahnen Autobahnen
Parkplätze und Lagerhöfe Gleisbau Drainagen
Vertikale Drainagen Landwirtschaftliche Drainagen Drainrohre
Straßendrainagen Grabendrainagen Kelleraußenwanddrainagen
Erosionsschutz von Erddämmen Uferbefestigungen Erosionsschutz bei Meerdämmen
Wellenbrecher und Hafendämme Landgewinnung



Beispiele für den Einsatz
 von DuPontTM Typar® Pro |
Plantex
Geoproma

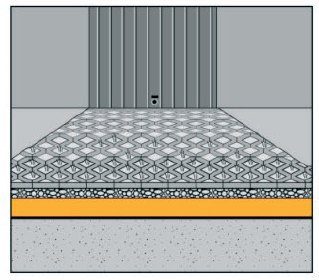

Terrassen und
Garagen-ausfahrten

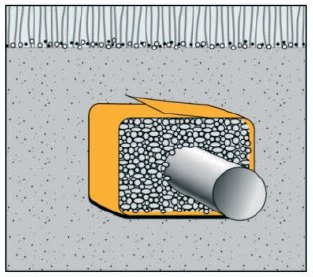

Drainagen

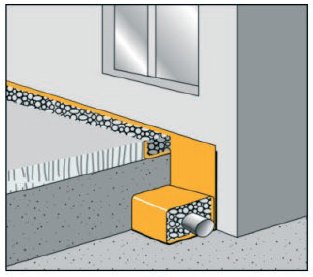

Drainagen ums Haus

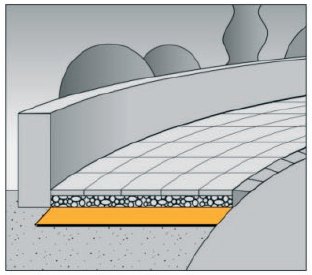

Fusswege

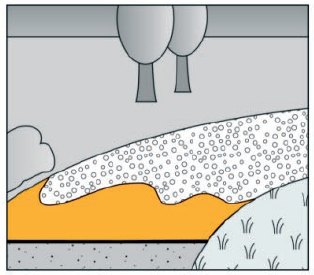

Wege

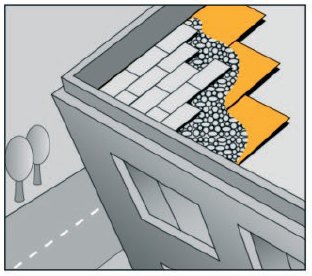

Dachterrassen
Einbau-Anleitung:
 1.Ebnen Sie den Untergrund und entfernen Sie grössere Steine
2.Rollen Sie DuPontTM Typar® Pro | Geoproma aus.
3.Falls Sie mehr als eine Rolle benötigen, sorgen Sie bitte
für ausreichendes Überlappen (>20cm) an den Rändern.
4.Verteilen Sie den Kies gleichmässig, verdichten Sie ihn gegebenenfalls
und benutzen Sie als Deckschicht das Material Ihrer Wahl.

Für den Einsatz im Entwässerungsgraben sorgen Sie bitte für ein
ausreichendes Überlappen (ca. 30cm) des DuPontTM Typar® Pro.
Kontakt:
DuPontTM Typar® Vertriebspartner:

DIB Potthast GmbH
Sonnenhang 33
D-51570 Windeck
Tel.+49 2292 2426
Fax +49 2292 2155
eMail: info@dib-potthast.de



















DuPontTM und Typar® sind markenrechtlich geschützt für/von DuPont de Nemours (Luxemburg) S.à.r.l, www.dupont.com.
Typar Style Spunbonded polypropylene grey lubed
Alle Grafiken, Fotos, Texte von DuPont de Nemours (Luxemburg) S.à.r.l.
